【概要】

単管堀り小型マシンを使い、孔壁が自立しない地山での高品質な本設ロックボルトを構築します。機械能力に応じ、部分的な二重管掘りと加圧注入を組み合わせ、確実な全長定着型ロックボルトを高速で経済的に実現します。

【特徴】

・従来のアンカーマシンによる二重管方式に比べ、部材が軽量で、ロッドの回収や芯材の立て込み作業もなく、省力化と高速施工が可能です。
・外管は市販の一般管でSPボルトと同時回転しながら押し込み、回収して再利用します。
・口元を二重管とし２方向加圧注入する「部分二重管方式」で周面摩擦力（τ）を改善します。
・スクリューセントライザーは、ビットと外管出口の芯出し、ボルトのスペーサ機能、付着力の向上と多くの目的を具備したマルチタスク部品で、迎え角によるスライム排出の向上も期待できます。
・スイーベルはコンパクトで操作性が良く、構造もシンプルで経済的です。

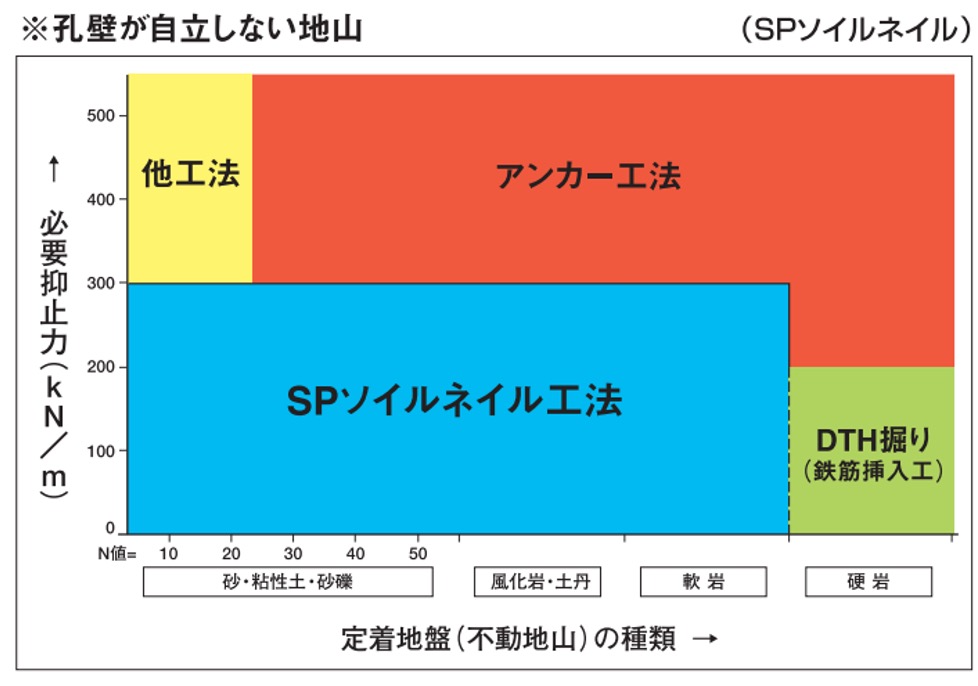

【適用範囲】

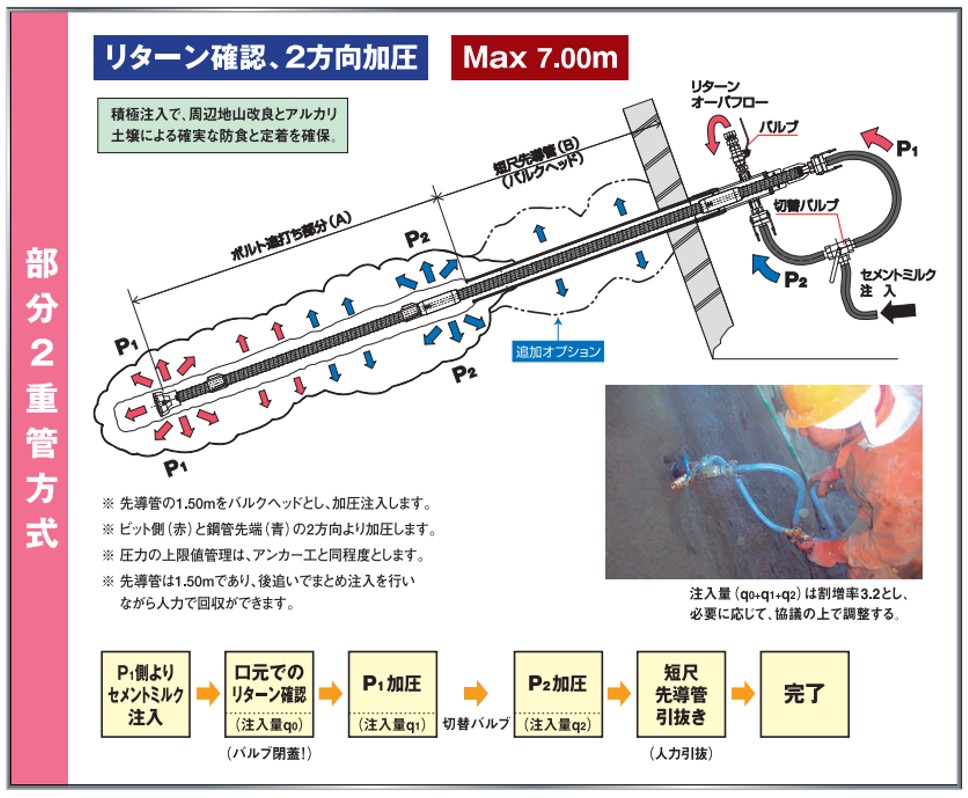

【注入要領図】
